열 용착 설비 고도화 동향과 열원 선정 가이드

플라스틱화 가속에 따른 열 용착 수요 확대

전동화·경량화 흐름 속 금속 부품의 플라스틱 전환 가속. 엔지니어링 플라스틱(EP) 및 유리섬유 강화 소재 적용 확대로 고품질 접합 공정 수요 증가.

열 용착의 위상

초음파·진동·레이저와 함께 플라스틱 접합의 핵심 공법. 대형·복잡 형상 부품, 기밀(Leak-tight) 요구 부품에서 여전히 대체 불가한 영역 확보. 최근 열원 기술 발전으로 비접촉·고속·정밀 제어 방향으로 고도화 진행 중.

① 접촉식에서 비접촉식으로의 전환

기존 열판(Hot Plate) 방식의 고질적 문제인 수지 점착, 실끌림(Stringing), 이물 오염을 해소하기 위해 IR·할로겐 등 비접촉 열원 채택 확대. 특히 유리섬유 강화 PA 계열에서 전환 수요 뚜렷.

② 사이클 타임 단축 압박

EV 부품 양산 라인의 C/T 단축 요구 심화. 예열 시간이 긴 중파장 IR 대비 응답 속도가 빠른 단파장 할로겐 열원의 채택 증가.

③ 에너지 효율 및 환경 규제

상시 가열 방식 열판의 대기 전력 부담 부각. 필요 시점에만 점등하는 램프형 열원으로 에너지 절감 및 작업 환경 개선 추세.

④ 공정 데이터 기반 품질 관리

IATF 16949 대응을 위한 온도·변위·가압력 실시간 모니터링 요구 일반화. 열원 출력 제어, 용융 깊이 변위 관리, MES 연동 트레이서빌리티 확보가 설비 선정의 핵심 기준으로 부상.

⑤ 이종 소재·복합 형상 대응

배터리 하우징, 램프 모듈 등 3차원 곡면 용착부 증가. 곡면 추종이 가능한 리플렉터 설계 및 멀티존(Multi-zone) 출력 제어 기술이 경쟁력 좌우.

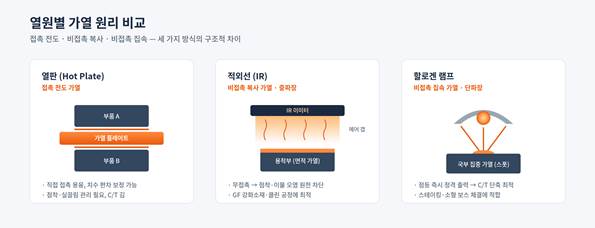

3-1. 열판 용착 (Hot Plate Welding)

원리

가열된 금속 플레이트에 양측 부품의 용착부를 직접 접촉 → 용융 → 플레이트 후퇴 → 가압 접합.

강점

• 용착 리브의 직접 접촉 용융으로 사출 치수 편차 보정 가능

• 전 구간 균일 가압으로 고강도·고기밀 용착 구현

• 수십 년 검증된 공법으로 공정 신뢰성 우수

한계

• 수지 점착·실끌림으로 인한 주기적 플레이트 클리닝 필요

• 가열~냉각 포함 사이클 타임 김

• 상시 가열에 따른 에너지 소모 큼

적합 영역

대형 부품, 기밀 요구 부품(리저버 탱크, 세정액 탱크), 치수 편차가 큰 사출물.

3-2. 적외선 용착 (IR Welding)

원리

중파장(2~4㎛) 적외선 이미터(메탈 포일·세라믹)에서 방사되는 복사열로 용착부를 비접촉 가열 후 가압 접합.

강점

• 비접촉 가열로 수지 점착·이물 오염 원천 차단

• 마찰 공법 대비 분진·섬유 입자 미발생 → 클린 공정 구현

• 면적 단위 균일 가열로 대면적 용착부 대응 유리

한계

• 접촉식 대비 치수 보정 기능 없음 → 사출 정밀도 선행 확보 필요

• 이미터-용착부 거리 관리가 품질 핵심 변수

• 곡면부 균일 가열을 위한 툴 설계 난이도 높음

• 비접촉식으로 인한 가열 시간이 김.

적합 영역

유리섬유 강화 소재, 클린 요구 부품(필터 하우징, 의료·전장 부품), 점착성 높은 수지.

3-3. 할로겐 램프 용착 (Halogen Lamp Heating)

원리

단파장 근적외선(0.8~1.5㎛)을 방사하는 할로겐 램프와 리플렉터로 에너지를 집속, 국부를 고속 가열.

강점

• 점등 즉시 정격 출력 도달 → 응답 속도 탁월, C/T 단축에 최적

• 리플렉터 설계로 스폿(Spot)·라인(Line) 등 국부 집중 가열 가능

• 비점등 대기로 에너지 효율 우수

• 출력 전압 제어로 가열 프로파일 미세 조정 용이

한계

• 단파장 특성상 소재 표면 색상·투과율에 따라 흡수율 편차 발생

• 광폭 면적 가열 시 멀티 램프 구성 필요

• 램프 수명 관리 필요

적합 영역

히트 스테이킹(Heat Staking), 소형 보스 용융 체결, 고속 양산 라인, 국부 정밀 가열 공정.

3-4. 열원 비교 요약

자동차 (주력 분야)

• 램프 모듈: 하우징-렌즈 접합, 내장 전자부품 보호를 위한 비접촉 공법 채택 확대

• 흡기계: 인테이크 매니폴드, 레조네이터 (PA-GF 계열)

• 유체계: 리저버 탱크, 워셔 탱크, 쿨링 라인 부품 (기밀 용착)

• 내장재: 도어 트림, 선바이저, 필라 트림 스테이킹

• 전동화 부품: 배터리 모듈 커버, BMS 하우징, 커넥터 고정

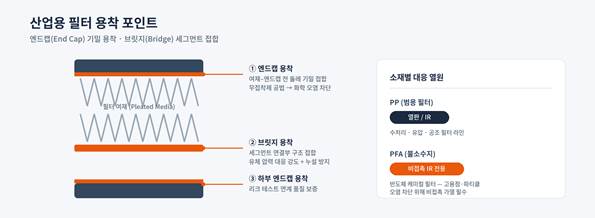

산업용 필터

• 엔드캡(End Cap) 용착: 필터 여재와 상·하부 엔드캡의 기밀 접합. 접착제 미사용 공법으로 화학 오염 차단 및 내약품성 확보 → 열판·IR 용착이 표준 공법으로 정착

• 브릿지(Bridge) 용착: 카트리지 필터의 세그먼트 연결부 접합. 유체 압력을 견디는 구조 강도와 누설 방지 동시 요구

• 적용 분야: 수처리·정수, 반도체 케미컬 필터, 유압·오일 필터, 공조(HVAC) 필터

• 적용 소재: 범용 라인은 PP 중심, 반도체·고내약품 라인은 PFA 등 불소수지 적용 → PFA는 비접촉 IR 용착이 사실상 유일한 대응 공법

• 핵심 포인트: 여재 손상 없는 정밀 온도 제어, 전 둘레 균일 용융, 리크 테스트 연계 품질 보증

전기·전자

PCB 고정용 히트 스테이킹, 센서 하우징 실링, 디스플레이 브래킷 체결.

가전·생활용품

모터 커버, 정수기·공기청정기 유로 부품, 생활가전 하우징 실링.

의료기기

필터 모듈, 진단 카트리지 등 이물 관리가 엄격한 클린 접합 영역.

※ 상기 추천은 일반 기준이며, 부품 형상·용착부 설계·요구 강도에 따라 최적 열원 상이. 실제 적용 시 샘플 테스트 기반 검증 필수.

열원 선정이 곧 품질과 원가

동일 소재라도 형상·요구 품질·생산량에 따라 최적 열원 상이. 설비 도입 전 소재 분석 → 열원 매칭 → 샘플 검증의 단계적 접근이 불량률(PPM)과 C/T를 동시에 좌우.

당사의 대응 역량

열판·IR·할로겐 전 열원 라인업 기반의 맞춤 설비 설계, 6축 로봇 연계 자동화 라인 구축, 공정 데이터 모니터링 및 MES 연동까지 토탈 솔루션 제공. 초음파·고주파 인서트 기술과 결합한 복합 접합 공정 대응 가능.

기술 상담 안내

용착 소재 및 부품 도면 기반 무상 열원 검토 진행. 샘플 테스트 의뢰 상시 접수.
