기술 리포트

초음파 용착의 원리와 산업별 적용 가이드

플라스틱 접합의 표준 공법

초음파 용착은 초당 2만~4만 회의 미세 진동으로 접합면에 마찰열을 발생시켜, 별도 접착제나 볼트 없이 부품 자체의 수지를 녹여 일체화하는 공법. 사이클 1초 내외의 고속성, 무접착제·무소모품의 경제성으로 플라스틱 사출 부품이 있는 거의 모든 산업에서 표준 접합 공정으로 정착.

핵심 강점

• 속도: 용착 시간 1초 내외 → 대량 양산 라인에 최적

• 경제성: 접착제·체결 부품·소모품 불필요, 전력 소모 적음

• 품질: 에너지·시간·깊이 제어로 재현성 높은 접합 구현

• 청정성: 화학 물질 미사용 → 메디컬·식품 접촉 부품 대응 가능

① 서보 제어 방식의 확산

기존 공압 가압 방식에서 서보 모터 기반 전동 가압으로 전환 가속. 용융 속도와 침하 깊이를 미크론 단위로 제어해 용착 강도 편차 최소화. 고품질 요구 부품에서 서보 방식이 사실상 표준으로 부상.

② 공정 데이터 기반 품질 보증

용착 1회마다 에너지·시간·깊이·압력 그래프를 저장하는 전수 기록 체계 일반화. IATF 16949(자동차)·ISO 13485(의료기기) 추적성 요구 대응 및 MES 연동 트레이서빌리티 확보가 설비 선정의 핵심 기준.

③ 전장화에 따른 정밀·저손상 용착 수요

PCB·센서 등 진동에 민감한 전자부품 내장 제품 증가. 40kHz급 고주파·저진폭 용착으로 내부 부품 손상 없이 하우징만 접합하는 정밀 공정 수요 확대.

④ 친환경·원가 경쟁력 동시 대응

접착제 미사용(VOC-free), 낮은 소비 전력, 소모품 최소화로 ESG 요구와 원가 절감을 동시에 충족. 접착·체결 공정의 초음파 전환 검토 증가.

⑤ 파티클·플래시 관리

메디컬·광학·전장 부품에서 용착 시 발생하는 버(Burr)와 비산 입자 관리가 품질 쟁점으로 부상. 용착부 설계 최적화와 진폭 프로파일 제어로 대응.

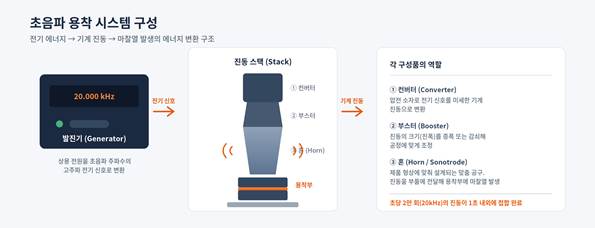

3-1. 시스템 구성

발진기에서 만든 고주파 전기 신호를 컨버터가 기계 진동으로 바꾸고, 부스터가 진폭을 조정하며, 제품 형상에 맞춰 설계된 혼(Horn)이 진동을 부품에 전달하는 구조. 혼 설계 역량이 용착 품질의 절반을 좌우.

3-2. 공정 흐름

가압 → 진동 인가 → 용융·침하 → 홀드(고화)의 4단계. 진동 정지 후에도 가압을 유지하는 홀드 구간이 접합 강도를 결정하는 핵심 변수.

3-3. 주파수 선정 기준

주파수가 낮을수록 진폭이 크고 에너지가 강해 대형 부품에, 높을수록 진동이 미세해 소형·정밀 부품에 적합.

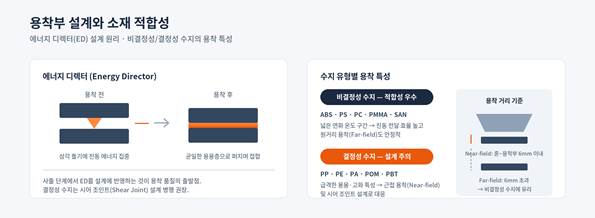

3-4. 용착부 설계 — 품질의 출발점

초음파 용착은 설비 성능만으로 완성되지 않음. 사출 설계 단계에서 에너지 디렉터(ED)·시어 조인트 등 용착부 형상을 반영해야 안정적 품질 확보 가능. 소재의 결정성 여부에 따라 설계 전략 상이.

3-5. 공법 확장

• 초음파 스테이킹: 플라스틱 보스를 용융 변형시켜 금속·PCB 등 이종 부품 체결

• 초음파 인서트: 금속 인서트(너트 등)를 플라스틱에 매립 — 고주파 인서트와 상호 보완

• 초음파 스폿 용착: 대형 부품의 국부 점 접합

• 커팅 & 씰링: 부직포·필름의 절단과 융착 동시 수행 — 마스크·의류·포장 분야

자동차

• 내장재: 도어 트림, 필라 트림, 글로브 박스, 콘솔 — 스테이킹·스폿 용착 다수

• 램프: 리어램프 하우징, 반사판 체결

• 전장: 센서 하우징, 커넥터, ECU 커버, 스마트키 — 40kHz 정밀 용착 영역

• 기능 부품: 에어 덕트, 캐니스터, 워셔 노즐

전기·전자

• 리모콘·키보드 등 하우징 접합: 나사 없는 일체형 외관 구현, 조립 공수 절감

• 충전기·어댑터, 이어폰 케이스, 토너 카트리지, 배터리 팩 커버

메디컬

• 진단키트·카트리지: 접착제 미사용으로 시약 오염 원천 차단, 미세 유로 정밀 접합

• 수액·혈액 라인 부품: 필터 하우징, 드립 챔버, 커넥터의 무균 접합

• 마스크·방호복: 커팅 & 씰링 공법으로 부직포 고속 융착

• 품질 체계: ISO 13485 추적성 대응 — 용착 전수 데이터 기록·클린룸 사양 설비 적용

생활용품·포장

• 화장품 용기, 완구, 문구, 주방용품 등 사출 부품 전반

• 블리스터 포장, 튜브 씰링, 필름 접합

※ 이종 소재 조합(예: ABS-PC, ABS-PMMA)은 연화 온도가 유사한 경우 용착 가능. 적용 전 상용성 검토 및 샘플 테스트 필수.

설비·혼 설계·공정 조건의 삼박자

동일 설비라도 혼 설계와 용착부 설계, 공정 조건에 따라 품질 편차 큼. 사출 설계 단계부터 용착을 고려한 협업이 불량률(PPM)과 양산 안정성을 좌우.

당사의 대응 역량

자체 개발 초음파 용착기 라인업과 글로벌 브랜드(Dukane) 공식 수입 라인 동시 보유. 혼 설계·제작부터 6축 로봇 연계 자동화 라인 구축, 용착 데이터 모니터링 및 MES 연동까지 토탈 솔루션 제공. 열 용착·고주파 인서트 기술과 결합한 복합 접합 공정 대응 가능.

기술 상담 안내

용착 소재 및 부품 도면 기반 공법 검토 진행. 샘플 테스트 의뢰 상시 접수.
